LGU od Tony`ego Leach`a.

[Mamutowicz]

Miałem ja sobie Waldemara ElGieŁu puzderkowego.
Jedno co po zaqpie zrobiłem, to wypolerowałem elementy spustu i delikatnie go poprawiłem - O dziwo nawet ten dupiaty plasticzany spust z jedną śrupkom dało się ustawić na pierd komara
Dawno nie strzelałem, dość powiedzieć że zalegają mi jeszcze dwa wagoniki JSB jeden z 2018 i jeden z 2019r - więc możecie sobie wyobrazić przerwę, jednak zacząłem wracać do sportu i ostatnio na Paul James BRC nawet całkiem dobrze mi poszło..
Oczywiście Michał znów skopał mi zadek z TXa ( o 2 punkty) , ale nie poddając się patrzyłem radośnie w przyszłość..
Tydzień temu zrobiliśmy trening i pojawił się z .. elgiełu..
Oczywiście , tak samo jak teiksy - tego też miał zrobionego przez Tony`ego Leach`a.
Z pewną dozą nieśmiałości strzeliłem z niego kilka razy i... ... napisałem do Tony`ego na messandgearze czy mi też tak zrobi..
Niestety okazało się że szczęściarz wczasuje się we Włoszech, więc będę musiał poczekać..
A ja nie za bardzo lubię czekać..
Parę dni temu Michaś napisał mi że jednak nie za bardzo dogaduje się z tym elgiełu, że jednak woli teiksa, więc waldemara ma na sprzedaż.. No i od dzisiaj jego elgiełu jest już moje..
No i oczywiście przeszedł test bojowy..
Dzisiaj na Emley Extreme myślałem że go o drzewo rozyebie.
Tak to jest jak się kupuje karabinek rano, zakłada się na szybko lunetę, zeruje w pół godziny i idzie na chyba najcięższy tor w UK.
Po wszystkim okazało się że miałem źle dokręcony montaż, (BKL 2cz) i trzymał się dosłownie na 1 śrubce..
Tak czy inaczej, załamany przyjechałem do domu i .... rozebrałem elgiełu.
Chciałem sprawdzić czym dokładnie wersja TL różni się od oryginału..
No i.. różni się...

Napięcie wstępne - u góry wersja TL - poniżej oryginał:

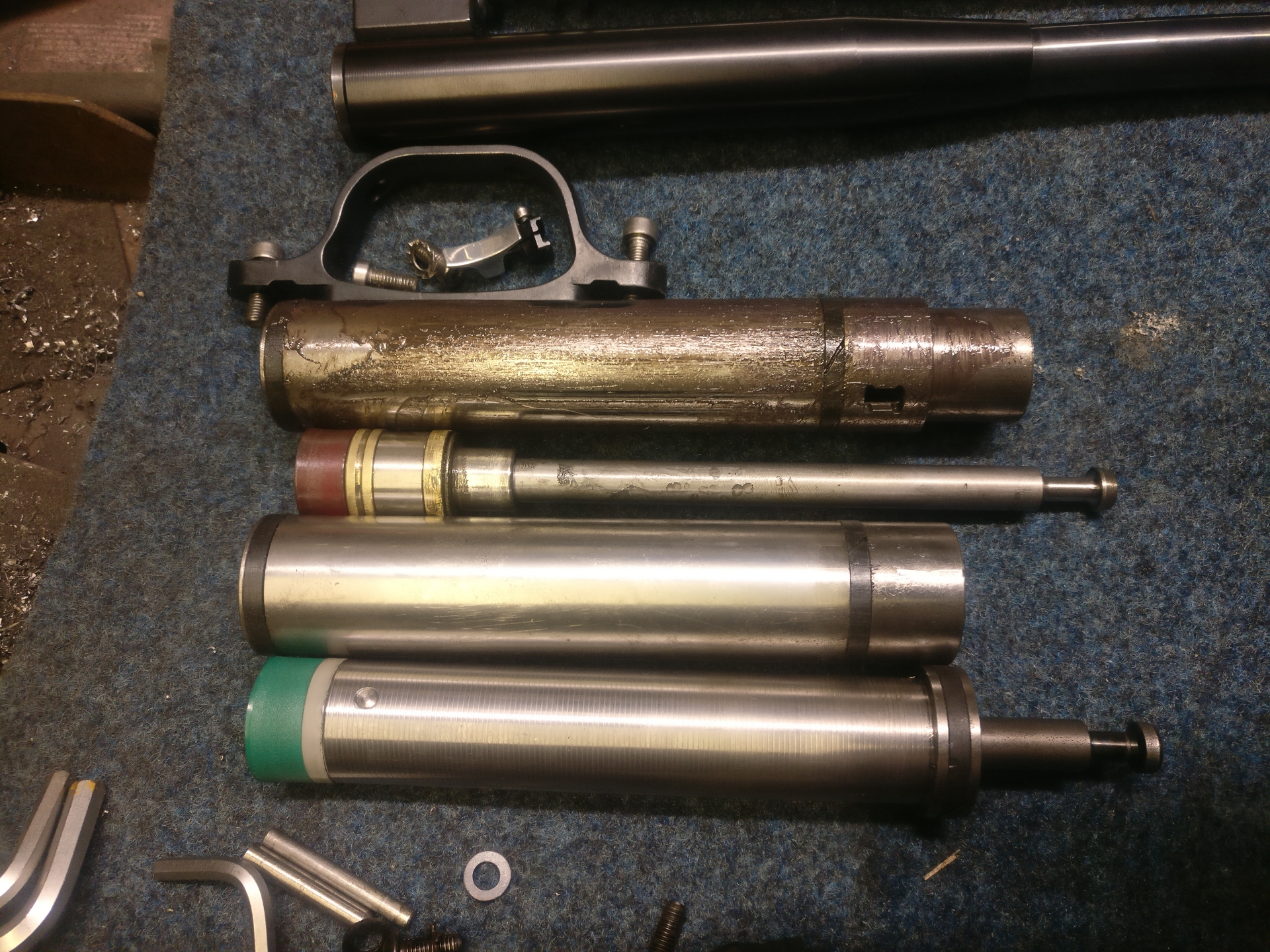

Cylindry z tłokami - góra TL - dół oryginał:


Tłok i cylinder - góra TL skirtless piston- dół oryginał: (na powiększeniu jest na odwrót )


Cylinder TL (tu akurat nie oszczędzał smaru.. )


Tłok TL:


Nie mam info, ale porównując długości tłoków - to nie jest short stroke. Jednak różnica w działaniu jest.. wielka.
W oryginale -śrut czasem spada z wieżyczki.
W TL - nigdy.
Widać, słychać i czuć tą różnicę.
Ale - Oryginał na chrono trzyma ok 2m/s różnicy - 229-231 m/s na 20 strzałów ( od nowości wystrzelane ok 3 paczki fśrurtututu )
Wersja TL - na razie dochodzi do 5m/s 229 - 234 m/s na 20 strzałów ( od tuningu pół paczki śrutu)
Może się ułoży po następnej paczce.
Zrobię update za jakiś miesiąc.
Pozdrówka.

[rokasa58]

Opis w starym dobrym stylu Tłok jest chyba krótszy a sprężyna jakiej jest długości? Ostatnio na Jego filmikach widać nowsze aluminiowe tłoki z płaszczem.

[masa]

Piotrze, dzięki za fajny opis!!!
Jeżeli można prosić, to brakuje mi bardzo wymiarów sprężyny z zestawu TL.
Reszta prosta do rozkminienia i pokrywa się z moim zestawem do Diany.
Skok w TL ewidentnie dłuższy niż w ori i wygląda na okolice 95mm, czyli powielony schemat z TXa 22mm. Ciekawe, że Tony zrezygnował z tego O-ringa pomiędzy uszczelką tłoka, a pierwszym ślizgiem... Miałem ten o-ring u siebie, ale cały czas zastanawiałem się po kiego .....
Cylinder przerobiony w bardzo prosty sposób - wklejka/redukcja z rury precyzyjnej. Jest dłuższa od cylindra, bo skok został wydłużony i dodatkowo bezpłaszczowy tłok musi być prowadzony na większej długości od czoła tłoka.
Duże wahania prędkości mogą u Ciebie wynikać z moim zdaniem z bardzo niefajnego smarowania. Wygląda na masakryczne ilości molibdenu. Na zewnątrz cylindra bez znaczenia, ale ta upaćkana sprężyna przy bezpłaszczowym tłoku to już masakra.
Trochę wskazówek na temat smarowania od Tony'ego jest tutaj:
https://www.youtube.com/watch?v=qmuR5ViOZg8
https://www.youtube.com/watch?v=KaNaIUPQ_Tk
Temat konwersji na 22mm wrócił. Okazuje się, że trochę się pozmieniało przez te kilka lat. Nowe materiały na ślizgi, inne pasowania, tłoki z płaszczem, a nawet zestawy 21mm
Muszę pogrzebać na necie i trochę się podszkolić.

[kamazek]

No Mamucie Mamutowiczu, szampon bam ! , czy jak tam mówią francuzy

Bardzo fajny opis, napisany lekkim piórkiem z polotem

No i wreszcie temat o normalnej wiatrówce, a nie tylko te hatsany-srany do obrzydzenia

Normalnie prawie żałuję, że sprzedałem swoje LGU, teraz to bym się nad nim pastwił tymi nowomodnymi wynalazkami

[rokasa58]

Staszek! Skok ori TX-sa,to 98mm,tyle mam w swoim. No jak byś się podszkolił,to klientów Ci nie zabraknie .Kiedyś Tony mówił,że starych zestawów,to sprzedał z 400 sztuk

[masa]

Staszek! Skok ori TX-sa,to 98mm,tyle mam w swoim. No jak byś się podszkolił,to klientów Ci nie zabraknie .Kiedyś Tony mówił,że starych zestawów,to sprzedał z 400 sztuk

Zgadza się, skok ori to 98 - 100mm, różne źródła różnie podają. U mnie zmierzone 99mm przed skróceniem skoku, więc mniejsza o większość
Skok zestawu TL 22mm ja oceniam na 95mm, bo kiedyś wygrzebałem jego instrukcję samodzielnego montażu zestawu, z której wynikało skrócenie skoku o 4-5mm poprzez "nie dokręcenie" zaczepu tłoka na pełną głębokość.
Tony wrzucił ostatnio kilka nowych filmików, z których wynika na przykład, że przechodzi na stalowe prowadnice. Tłumaczy też różnice pomiędzy nowymi płaszczowymi, a bezpłaszczowymi zestawami 22mm i zawiłości smarowania jego zestawów.
Kusi mnie przeróbka TXa na 22mm, ale z drugiej strony wiem, jak bardzo wysilony to system i jak trzeba o niego dbać. Pomijam kwestię pracochłonności przeróbki oraz tego, że trzeba by zainwestować w kilka sprężyn i mnóstwo czasu na testy żeby dobrać optimum.
Biorąc pod uwagę to, że strzelam sobie tylko dla funu, a do tego oba moje napędy - ten podlimitowy, jak i ten słabszy z zewnętrzną prowadnicą - przesuwają śruta o jego średnicę i nie więcej, po prostu nie chcę się w to bawić.
Jest jeszcze jedna kwestia - to nie mój "patent", a żeby zrobić to w porównywalnej jakości i za mniejsze pieniądze zestawów musiałoby być znacznie więcej niż "kilka"

[Mamutowicz]

[...]
Jeżeli można prosić, to brakuje mi bardzo wymiarów sprężyny z zestawu TL.
[...]

No to rozebrałem obydwa i trochę pomierzyłem..
Długość sprężyny - 21,5mm

średnica zewnętrzna - 20.8mm

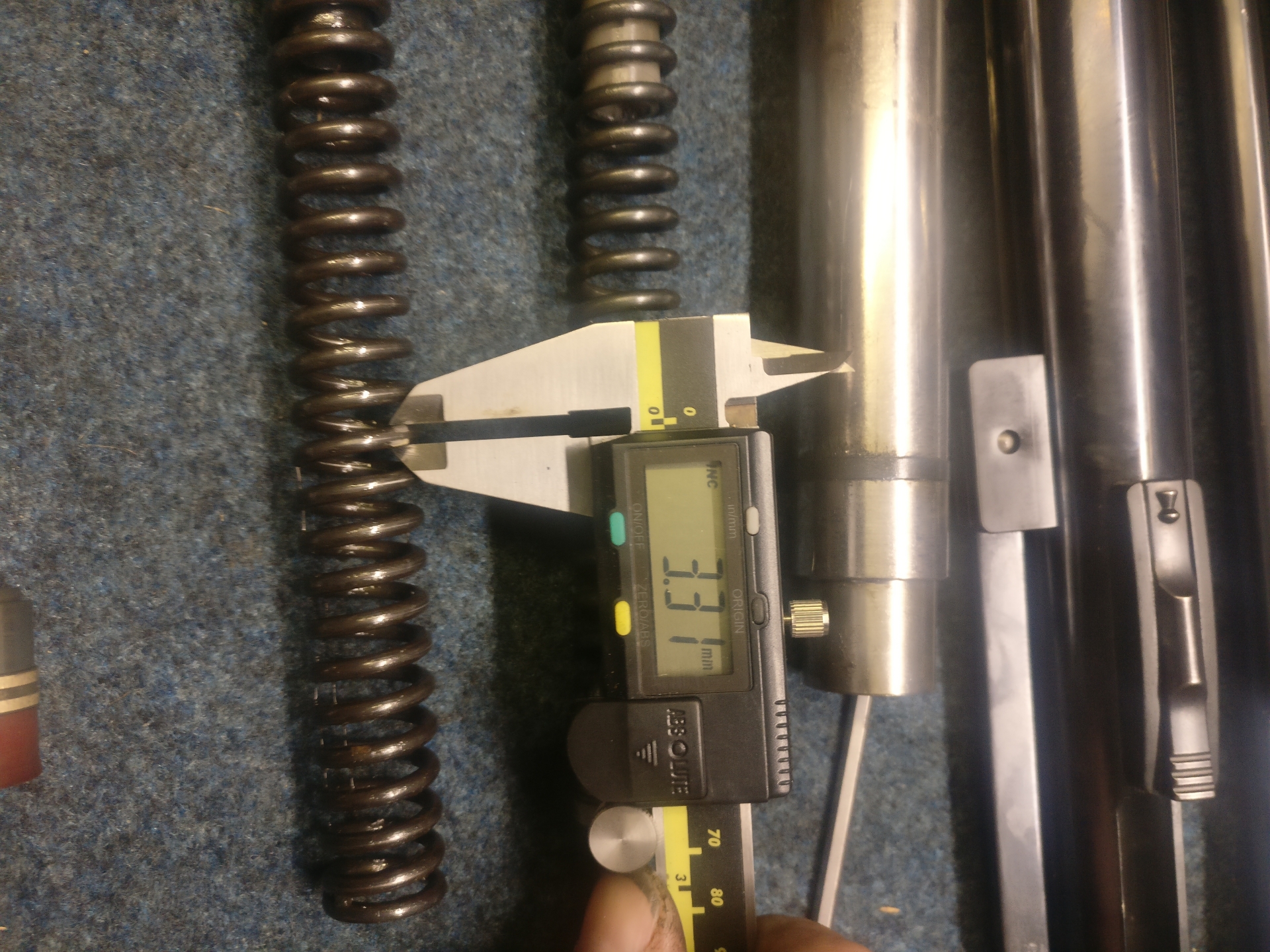

Średnica drutu3.3mm


Dla porównania - obydwa tłoki - na zdjęciu wygląda jakby TL był krótszy, ale to tylko złudzenie apteczne bo nie umiem dobrze foci szczelić.
Tak na prawdę obydwa są równe.


Poniżej wymiary oryginalnej sprężyny.
Praktycznie nie różni się niczym poza długością - Oryginalna ma 23.5cm


Może w niedzielę uda mi się coś postrzelać po poprawnym zamontowaniu lunety, więc może będę mieć coś więcej do dodania.

[masa]

Dzięki Piotr!!!
3,3mm - całkiem gruby drucik

[Mamutowicz]

Taki sam w obu - TL i stock..
Nie wiem jaki jest skok tłoka, ale grubszy drut - większa energia przy mniejszej kompresji..
Ale jak mówię - nie mam pojęcia jaki jest skok tłoka - i nie chce mi się tego jeszcze raz rozbierać.
Jednak.. chyba wrócę do stockowego triggera po delikatnych poprawkach...
Ten od Rowana mi nie siada, zwłaszcza że nie mam przy nim niebezpiecznika..

[Ktr]

(na marginesie) żadne zdjęcie się nie ładuje. "Zdjęcie niedostępne"
Co do samej konwersji TL, to mam dwie sztuki do TX200, fakt, strzelam tym od niedawna, ale różnica na plus jest dość duża. Wyniki w Pucharze Zimowym pokazują jaki potencjał jest w karabinku z tym zestawem.
Co do "wysilenia" zestawu, to TX moim zdaniem jest mniej wysilony ze względu na użycie oryginalnej sprężyny AA, która ma 2,9mm. Kupując karabinek z konwersją zastanawiałem się skąd ja wezmę sprężyny jak pęknie? A tu okazuje się, że mam ich kilka po ProSporcie, a kupić je też można normalnie (czasem zostają serwisom po przeróbkach i przejściu na 3,2) Myślę się nad tym, czy idzie dorobić do "starego" zestawu ten płaszcz i jak by to wpłynęło na pracę całości ?
Nie wiem jak jest u Was, ale w moich zestawach nie ma zrobionego honowania w cylindrze i pytanie mam, czy wykonanie honowania może poprawić jeszcze ten system ?

[Mamutowicz]

(na marginesie) żadne zdjęcie się nie ładuje. "Zdjęcie niedostępne"
[...]

Niestety skończył mi się limit pobrań na fotosik i trzeba poczekać do 1-go na reset. Chciałem tam wykupić abonament, ale płatności nie przechodzą.
Sorki za niedogodności.
Piotrek

[masa]

Co do "wysilenia" zestawu, to TX moim zdaniem jest mniej wysilony ze względu na użycie oryginalnej sprężyny AA, która ma 2,9mm. Kupując karabinek z konwersją zastanawiałem się skąd ja wezmę sprężyny jak pęknie? A tu okazuje się, że mam ich kilka po ProSporcie, a kupić je też można normalnie (czasem zostają serwisom po przeróbkach i przejściu na 3,2) Myślę się nad tym, czy idzie dorobić do "starego" zestawu ten płaszcz i jak by to wpłynęło na pracę całości ?

Pisząc o wysileniu zestawu miałem na myśli większe ciśnienie i temperaturę panujące w cylindrze 22mm.
Tony projektował swój zestaw pod oryginalną sprężynę TX200 MKIII, aby wykorzystać taką samą sprężynę w zestawie własnej produkcji trzeba by skopiować zestaw TL z dokładnością do setnych części milimetra i kilku gramów wagi. Trzeba też wiedzieć, że (przynajmniej ostatnio) w zestawach TL do TX200 zmieniony jest port transferowy - nie ,średnica, ale długość (krótsza tulejka z mosiądzu i tylko jeden o-ring uszczelniający TP do lufy.
Jeżeli chodzi o nowy płaszczowy system 22mm, to sam Tony stwierdził, że funkcjonalnie i odczuwalnie nowy system pracuje dokładnie tak samo, jak bezpłaszczowy, za to ten nowy z płaszczem wymaga dużo ciaśniejszych tolerancji wykonania cylindra (musi być honowany) i bardzo małego luzu tłok-cylinder. Autor wypuścił płaszczowy zestaw po to, żeby zmniejszyć różnice w energii przy strzelaniu w różnych temperaturach np. w lato i zimie. Tony tłumaczy to na jednym ze swoich filmików na You...

[rokasa58]

@Staszek! W moim TX-sie jest skrócony kominek TP do 1,7mm i nie wiem czy to dobre. SW prawdopodobnie montując lufę Anschutz, wykonał ją ciut dłuższą, na szczęscie jest zrobiony oring na lufie,bo ten poliamid przy tp,to nic chyba nie uszczelnia.
Ten filmik T.L. o zima- lato,to jak zrozumiałem,dotyczy kurczliwości uszczelek i związanych z tym zmianami V.
@Ktr! Strzelasz razem z Dawidem,to zapytaj,czy potrzebne honowanie.
Oryginalna SW i customowa SW uszczelka tp

[masa]

U mnie siedzi standardowy TP i jako uszczelnienie 2 o-ringi. Trzymają bez problemu, chociaż muszę dodać, że przechowywuję karabinek z nie zapiętą na zatrzask dźwignią naciągu.

[rokasa58]

Co do "wysilenia" zestawu, to TX moim zdaniem jest mniej wysilony ze względu na użycie oryginalnej sprężyny AA, która ma 2,9mm.

Fi drutu,to jedno a długość,to drugie. W zestawie Vortex-sa średnica drutu wynosi 2,9mm a długość sprężyny w naszym limicie,to 250mm,napięcie ok 45mm.
System TX-sa,to FAC i najcelniejszy jest przy 19-20J,dlatego tak łatwo go przerobić na mniejszy cylinder i energię pasującą pod zawody .
